| Plaats van herkomst: | China |
|---|---|
| Merknaam: | InterLED |
| Certificering: | RoHS |
| Modelnummer: | BD3-3611XX-C11 |
| Min. bestelaantal: | 2000 |
| Verpakking Details: | Karton |
| Levertijd: | 3-4 weken |
| Clour: | Wit, Rood, Blauw… | Steun: | THT (door-Gatentechnologie) |
|---|---|---|---|
| Functie: | Grafiek | Kleur: | Alle kleuren |
| Gemeenschappelijke speld: | Gemeenschappelijke anode/kathode | Binnen gemaakt: | China |
| Leven: | 50000HOURS | OEM OF ODM: | - Jawel. |
| Toepassing: | Binnen |

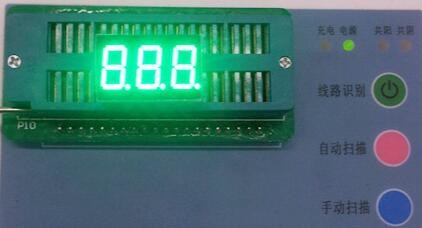

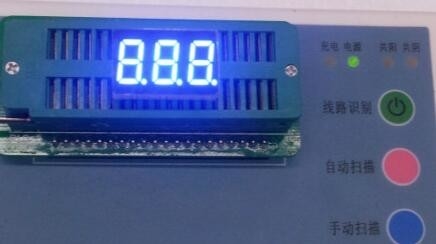

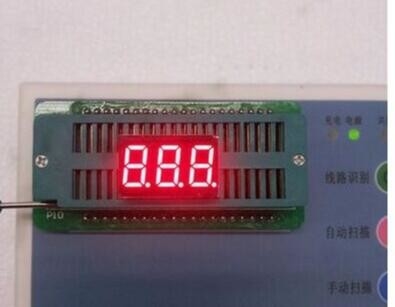

Driecijferig 0,36 inch smd binnenscherm met zeven segmenten
Functies
• 0,36 inch (9,2 mm) cijferhoogte
• Lifttijd 30000 HRS
• RoHS-conformiteit.
• Laag energieverbruik.
• Eenvoudige montage op printplaat.
Beschrijvingen
• 0,36 inch driecijferig SMD-display
• Gemeenschappelijke anode of gemeenschappelijke kathode
• Uitstralende kleur: puur groen, geelgroen, geel, amber, oranje, rood, dieprood
• Standaard: grijze voorkant, wit segment.
| ■ Absolute maximale beoordeling (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Parameter | Symbool | kleur | Voorwaarde | Beoordeling | Eenheid | ||||||||||||||||||||||||||||||
| Vermogensdissipatie per segment | PD | Blauw | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Voorwaartse stroom per segment | ALS | Blauw | ─ | 15 | mA | ||||||||||||||||||||||||||||||
| De-classificatie van indien per segment | △ALS | Blauw | Ta≧25℃ | 0,20 | mA/ | ||||||||||||||||||||||||||||||
| Piek voorwaartse stroom per segment | IFP | Blauw | 1/10 Plicht 10 KHz | 100 | mA | ||||||||||||||||||||||||||||||
| Keerspanning per segment | VR | Blauw | ─ | 5 | V | ||||||||||||||||||||||||||||||
| Bedrijfstemperatuurbereik | Topr | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| Opslagtemperatuurbereik | Tstg | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Beoordeling elektrische/optische kenmerken (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Item | Symbool | Plaats | kleur | Test conditie | Beoordeling | Eenheid | |||||||||||||||||||||||||||||
| Voorwaartse spanning | VF | Per seg | Blauw of anders | ALS=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| Tegenstroom | Per seg | Blauw of anders | VR=5V | — | — | 100,0 | μ.A | ||||||||||||||||||||||||||||
| Lichtintensiteit | IV | Per seg | Blauw of anders | ALS=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Golflengte | λD | Per seg | Blauw of anders | ALS=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| Spectrale lijn halve breedte | △λ | Per seg | Blauw of anders | ALS=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| Overeenkomende verhouding lichtintensiteit (segment tot segment) | IV-M | — | — | ALS=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Soldeercondities: | |||||||||||||||||||||||||||||||||||
| Handmatig solderen | 295 ℃ ± 5 ℃ in 3 seconden | ||||||||||||||||||||||||||||||||||
| Dip solderen | 260 ℃ ± 5 ℃ in 5 seconden | ||||||||||||||||||||||||||||||||||
| Automatisch solderen | 70℃~80℃ in 30 seconden solderen 245℃±5℃ in 5 seconden | ||||||||||||||||||||||||||||||||||
